一、YF-175型圓盤粉碎機概述:

    園盤粉碎機主要用于煤、焦炭、礦石等中等硬度物料的粉碎。是冶金、地質、建材、化工等行業化驗室中，對物料粉碎的常用設備。

二、YF-175型圓盤粉碎機主要技術參數:

    型    號：Φ175型

    磨盤直徑： 150毫米

    給料粒度：≤6毫米

    出料粒度：0.1-1毫米

    生 產 率：10-25公斤/小時

    主軸轉速：778轉/分鐘

    電機型號：Y909-4

    轉       速：1400轉/分鐘

    電機功率： 1.1千瓦

  三、結構及工作原理：

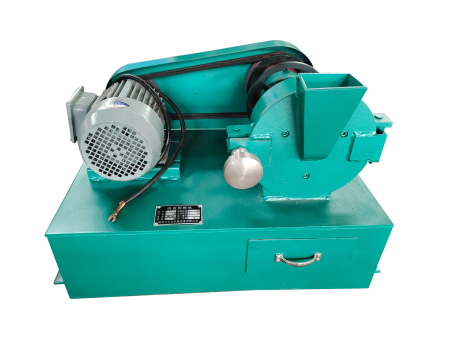

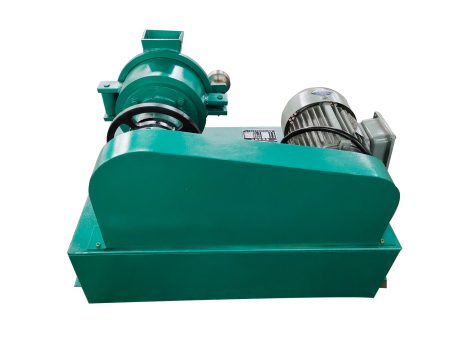

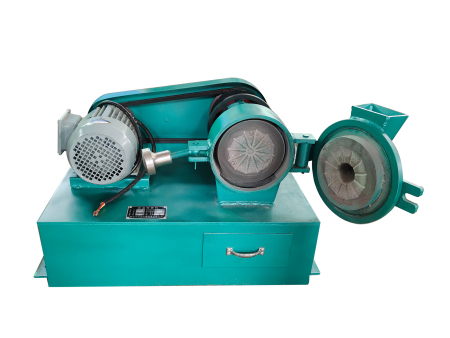

    該機主要由機體、底座、主軸、活動磨盤、固定磨盤、端蓋及料斗等構成。電機啟動后，經三角皮帶將動力傳給皮帶輪，帶動主軸旋轉，并使活動磨盤固定磨盤相對運動產生擠壓磋磨作用，從而使進入磨盤中間的物料被粉碎。出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。機體、端蓋、上蓋組成一個工作室，物料粉碎在工作室內進行，物料從端蓋上方的加料口中加入，進入兩磨盤中間，由于擠壓磋磨作用試樣粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。

調節機構的原理是，松開大手輪，旋轉小手輪，使調節螺桿轉動推動主軸，使活動盤前進或后退。從而調節了兩磨盤的間隙，達到調節的物料粒度的目的。

該機性能穩定，噪音低，清掃方便。磨盤為高錳鋼材料，耐用。
